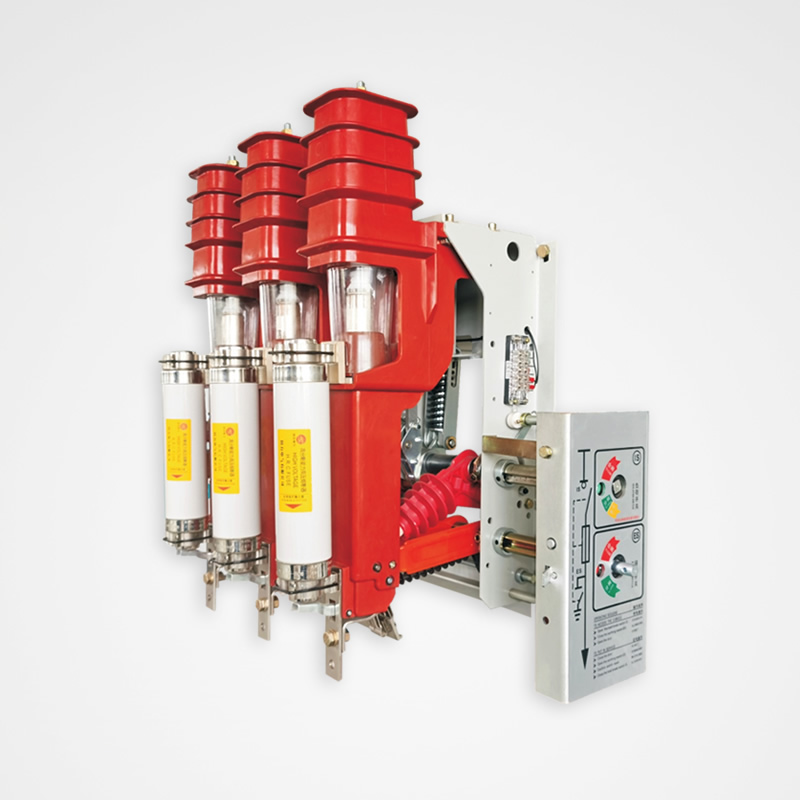

FKN12-12D負荷開關

所屬類別：高壓負荷開關

FKN12A-12D壓氣式負荷開關、FKRN12A-120D系列壓氣式負荷開關-熔斷器組合電器適用于12kV及以下三相配電系統中，作為變壓器、電纜、架空線路等電力設備的控制和保護之用，特別適用于城網、農網的終端變電站及箱式變電站。 FKN12A-12D系列壓氣式負荷開關可以分合負載電流和過載電流。 FKRN12A-12D系列壓氣式負荷開關-熔斷器組合電器可以分合負載電流、過載電流、開斷線路短路電流。

產品介紹
在線詢價

FKN12-12D、FKRN12-12D概述

FKN12-12D壓氣式負荷開關、FKRN12A-12D系列壓氣式負荷開關-熔斷器組合電器適用于12kV及以下三相配電系統中，作為變壓器、電纜、架空線路等電力設備的控制和保護之用，特別適用于城網、農網的終端變電站及箱式變電站。并適用于環網、雙輻射供電單元的控制和保護。 FKN12-12D系列壓氣式負荷開關可以分合負載電流和過載電流。 FKRN12-12D系列壓氣式負荷開關-熔斷器組合電器可以分合負載電流、過載電流、開斷線路短路電流。

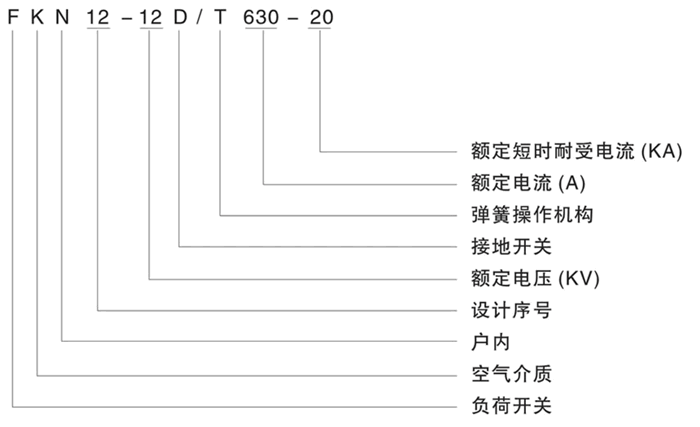

FKN12-12D型號及含義

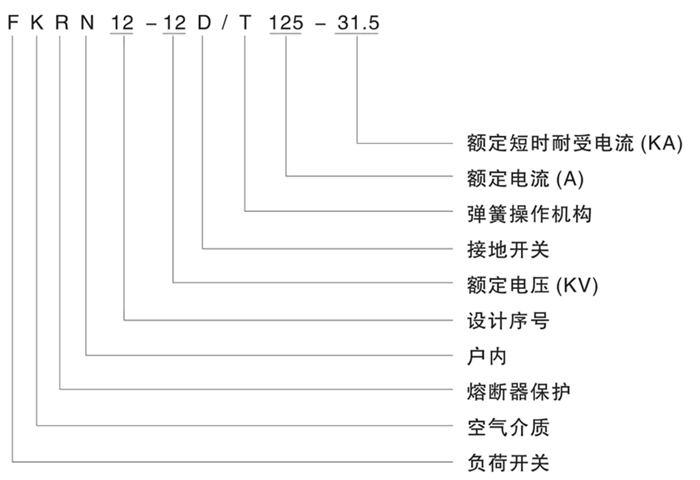

FKRN12-12D型號及含義

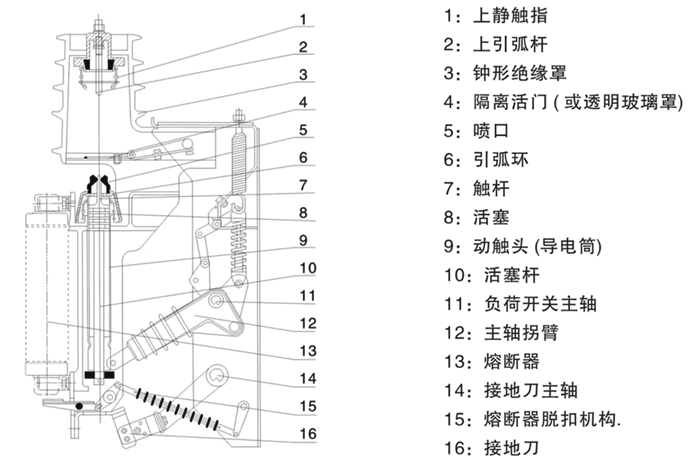

FKN12-12D、FKRN12-12D結構說明

FKN12-12D、FKRN12-12D技術參數

序號	名稱			單位	FKN12A-12D	FKRN12A-12D
1	額定電壓			kV	12	12
2	額定頻率			Hz	50	50
3	額定電流			A	630	125
4	額定絕緣水平	1min工頻耐受電壓	對地、相間	kV	42	42
		1min工頻耐受電壓	隔離斷口		48	48
		雷電沖擊耐受電壓（峰值）	對地、相間		75	75
		雷電沖擊耐受電壓（峰值）	隔離斷口		85	85
5	額定短時耐受電流（熱穩定電流）		負荷開關	kA	20
5	額定短時耐受電流（熱穩定電流）		接地開關	kA	20
6	額定短路持續時間（熱穩定時間）		負荷開關	S	4
6	額定短路持續時間（熱穩定時間）		接地開關	S	2
7	額定短路關合電流（峰值）			kA	50
8	額定開斷電流		有功負載開斷電流	A	630
			閉環開斷電流		630
			5%有功負載開斷電流		31.5
			電纜充電電流		10
			開斷空載變壓器容量	kVA	1250
9	額定短路開斷電流（限流熔斷器）			kA		31.5
10	額定轉移電流			A		1200
11	機械壽命			次	2000	2000
12	撞擊器輸出能量			J		1+0.5

FKN12負荷開關滅弧原理

FKN12-12D系列負荷開關采用壓氣式滅弧原理，動觸頭有導電筒構成，作為活動的汽缸，利用汽缸與固定的活塞相對運動產生壓縮空氣，形成強大氣流瞬間吹滅電弧。 FKN12-12D系列負荷開關采用壓氣式滅弧有以下幾個特點：
1、開斷時所產生的電弧被限制在絕緣罩內，提高了操作安全。
2、在分閘過程中，氣體壓力逐漸增大，易于開斷感應電流而不會產生危險的過電壓。

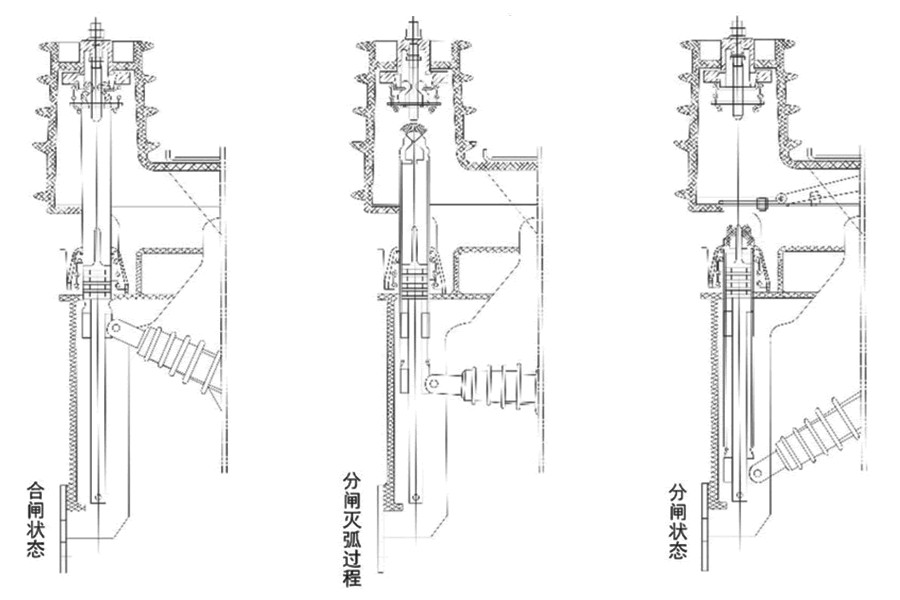

FKN12負荷開關滅弧原理圖

FKN12-12D、FKRN12-12D機械特性

序號	名稱	單位	數據
1	斷口開距	mm	≥150
2	時間中心距		210±2
3	相間空氣間隙		≥125
4	行程		210±4
5	超行程		≥41
6	三相合閘不同期	ms	≤10
7	三相分閘不同期		≤5
8	分勵脫扣器固有分閘時間		40~65
9	主回路電阻	uΩ	≤300
