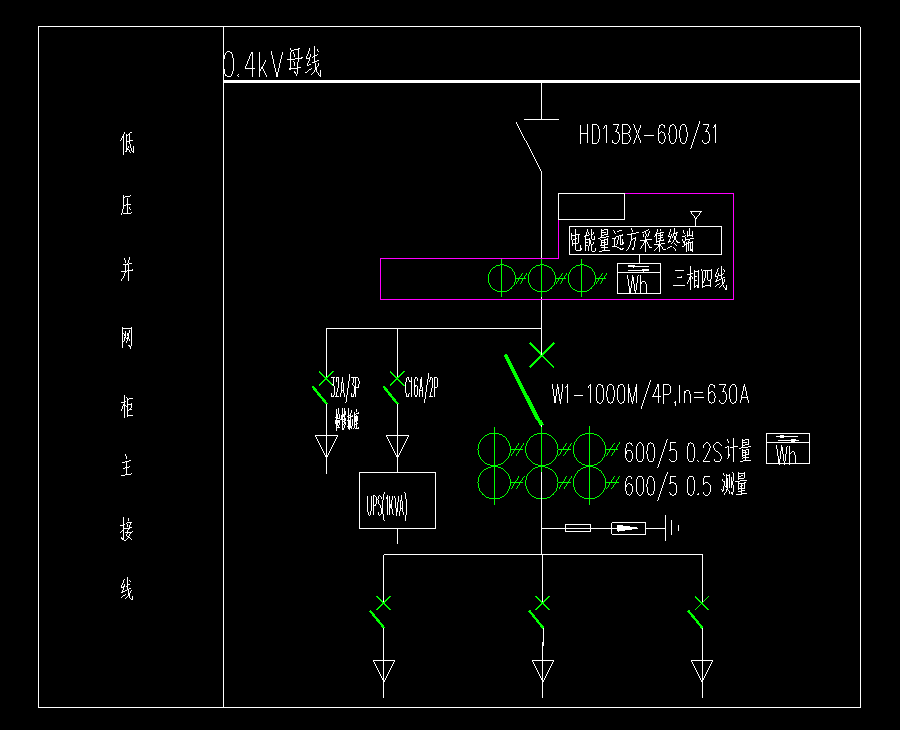

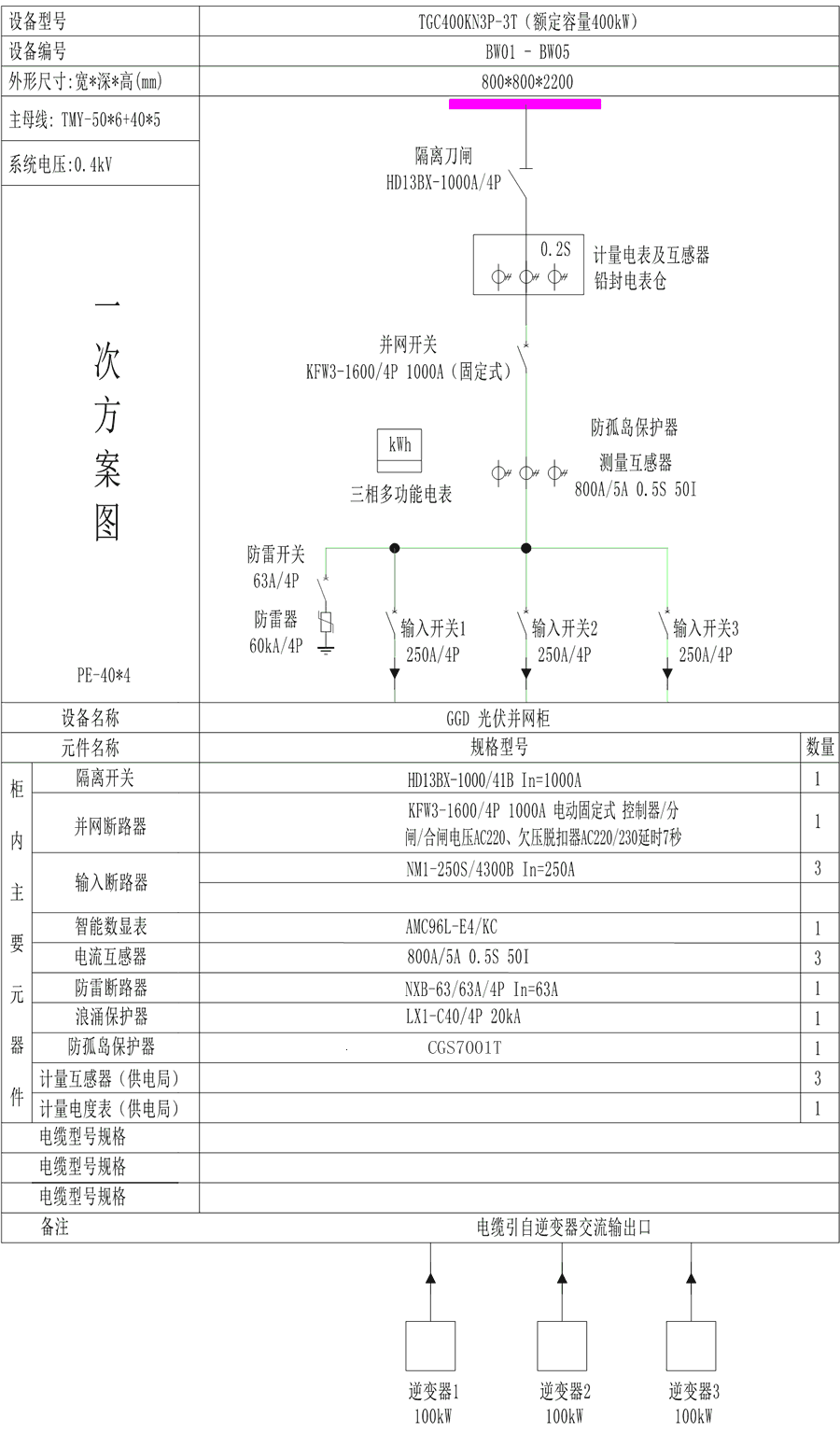

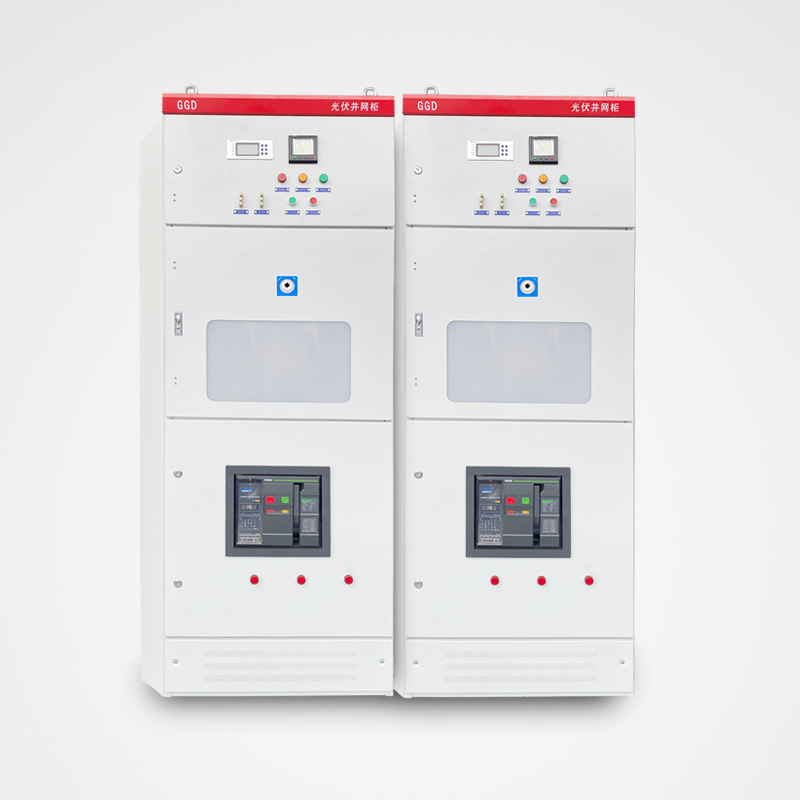

主要用于交流400V低壓系統的分布式光伏發電項目，低壓光伏并網柜主要有防孤島保護裝置（還可加裝故障解列裝置、電能質量在線監測裝置）、隔離刀開關、并網斷路器、防雷器、溫濕度控制器、電能計量裝置和柜體等組成。柜型及柜體尺寸根據現場情況定做為MNS,GCS,GCK,GGD這幾種。

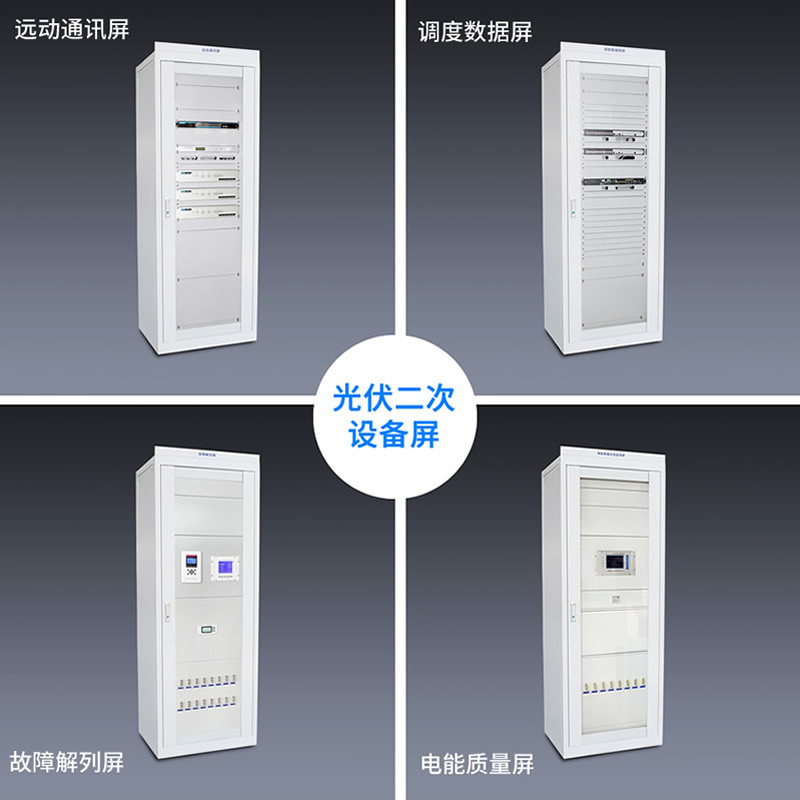

光伏二次設備預制艙遠動通訊屏

能與間隔層各種智能設備進行數據交換、定點對時，也可以向后臺系統、調度中心發送各種遙測、遙信信號，可以接收后臺系統或者調度中心的各種遙調、遙控信號，實現對開閉所、變電站、配電房的自動化控制。遠動通訊屏由包含通訊管理機、GPS衛星時鐘、網絡交換機、模擬防雷器，信號防雷器等組成。

光伏二次設備預制艙調度數據網及二次安防屏

是電網調度自動化、管理現代化的基礎，是確保電網安全、穩定、經濟運行的重要手段，可安裝于光伏二次設備預制艙內。主要是將遠動屏需要遠傳的數據進行進一步加工，從而使其能夠以更高的速率和準確率傳送到主站，使供電公司調度部門配合接收數據。在協調電力系統發、送、變、配、用電等組成部分的聯合運轉及保證電網安全、經濟、穩定、可靠的運行方面發揮了重要的作用。

光伏二次設備預制艙故障解列屏

主要由故障解列裝置構成，其作用是當光伏電站出現故障時，為了避免光伏電站的故障影響到電網，可快速可靠的跳開并網開關，將光伏電站與電網分離開，避免對電網造成不必要的沖擊。

光伏二次設備預制艙電能質量在線監測屏

可以由電能質量在線監測裝置單獨裝屏，又可以加裝分析管理機組成系統。電能質量在線監測屏以電能質量在線監測裝置為基礎，采集監測單元與分析管理機之間通過以太網連接，并提供第二個通訊接口可供本地監控中心分析，或者多級調度接入。電能質量監測屏適用于變電站、風電場、光伏電站等大型廠礦企業的供電系統。解決了電力負荷急劇加大，特別是沖擊性和非線性負荷容量的不斷增長，使得電網發生波形畸變、電壓波動與閃變和三相不平衡等電能質量問題。

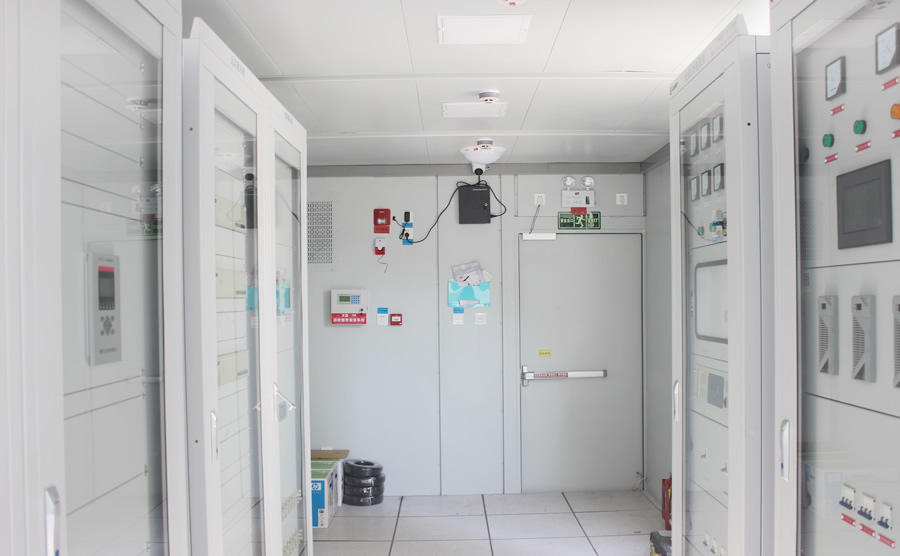

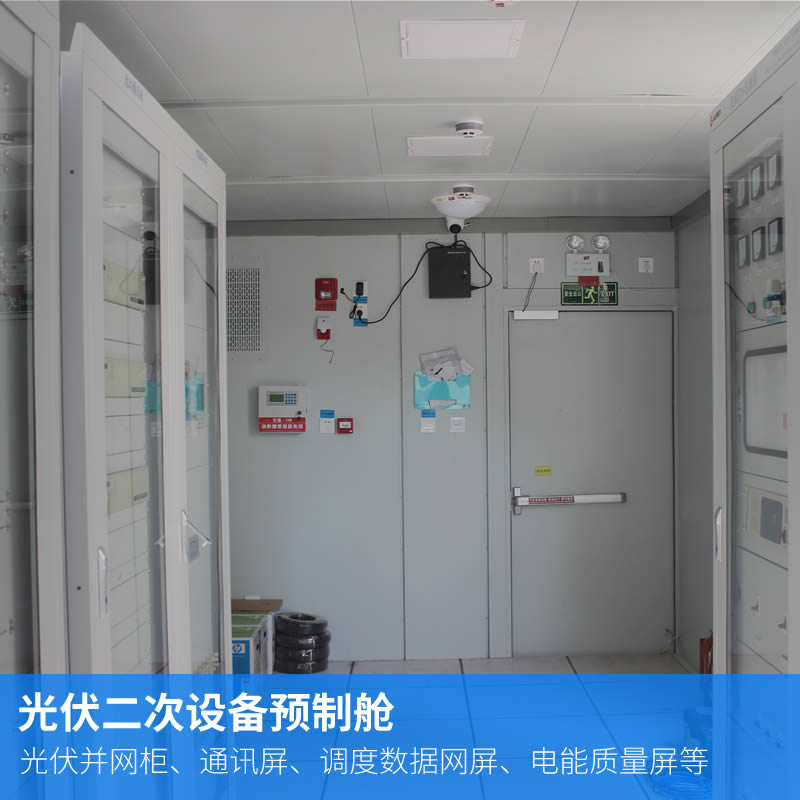

光伏二次設備預制艙是現階段光伏發電廠所配備高壓光伏發電項目中的輸配電專用設備，其自身內部包含智能化輸配電相關管理電器元件，可實現遠程傳輸、數據自動化分析處理、緊急響動應急處理等無人化管理的需求。

■當光伏發電系統出線電壓、頻率、過負荷等異常情況，對本站設備造成威脅或?qū)﹄娋W(wǎng)側產生沖擊和影響時，光伏防孤島裝置可以迅速向并網斷路器發出跳閘命令，迅速切除故障電路。當故障排除電網電壓回復正常，防孤島保護裝置監測正常會自動合上并網斷路器。
■當電網側出線電壓、頻率、過負荷等異常情況，對本站設備造成沖擊和影響時，光伏防孤島裝置也能迅速監測并對并網斷路器發出跳閘命令，從而迅速斷開并網開關，防止孤島效應。
■當光伏發電系統本側出現故障，而電網側正常，這事需要相關工作人員檢修，這事光伏并網設備能有效防止電網側向光伏側反送電，從而保證了光伏側檢修人員的生命安全。

■保護功能
防孤島裝置具有被動孤島檢測、有壓自動合閘、過欠壓保護、高低頻保護、逆功率保護等。
■自動并網
防孤島保護裝置具有失壓跳閘（電網失壓）和有壓自動重合閘功能，在電壓異常時跳閘，電壓回復正常可以自動并網合閘。同時具備智能通訊功能，可以和后臺系統通訊組網，遠程操作斷路器分合閘，遠程查看并網柜各種電參量及開關位置信息。
■電度計量
壓光伏并網柜可以加裝計量倉，計量倉帶鉛封裝置，可以有效防止竊電。計量倉內可以安裝計量裝置和負控裝置（一般當?shù)毓╇娋痔峁梢院芎玫挠涗洶l(fā)電量情況。
