光伏逆功率保護裝置概述 上海長高繼保科技的光伏逆功率保護裝置也稱為防逆流保護裝置。作用為檢測并網點的功率，當反方向出現功率時，即為逆功率，達到保護定值后，跳開并網開關。一般這類電站屬于自發自用余電禁止并網。此時正常情況下光伏發的電和電網的電同時供負載運行。當光伏發電量大于負載時，此時電網開關會有反方向的電流入電網。為此逆功率保護裝置動作。當逆功率消失時，合并網開關。光伏發電是目前比較好的發電模式，通過太陽能電池板，將光能轉換成電能供人們使用。隨著行業的發展，光伏發電可謂是遍地都是。其中分布式光伏是一種相對裝機容量小的發電系統。

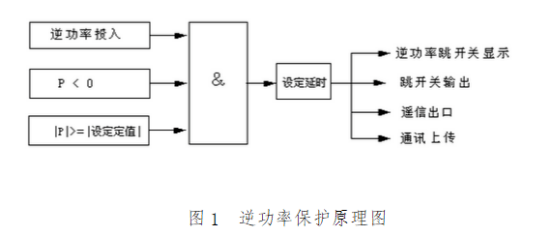

光伏逆功率保護原理 檢測交流電網（AC400V，50Hz）供電回路三相電壓、電流（測量點），判斷功率流向和功率大小。如果電網供電回路出現逆功率現象，當逆功率值大于逆功率定值（可設定，單位W二次功率值）時，按照各個出口延時時限的不同，當延時超過相應出口的延時后，驅動該出口動作，跳閘順序為先跳出口1，再跳出口2，依次類推， 逐級斷開清潔電源并網系統中8個模組，直到逆功率現象消失。保護原理如下圖所示。

光伏逆功率主要配置功能 過電壓 (跳閘)、低電壓 (跳閘)、頻率過高 (跳閘)、頻率過低 (跳閘)、頻率突變 (跳閘)、逆功率 (跳閘)、外部聯跳1 (跳閘)、外部聯跳2 (跳閘)、系統失電 (跳閘)、頻率突變閉鎖低頻 (跳閘)、有壓自動合閘 (跳閘)、模擬跳閘 (跳閘)。

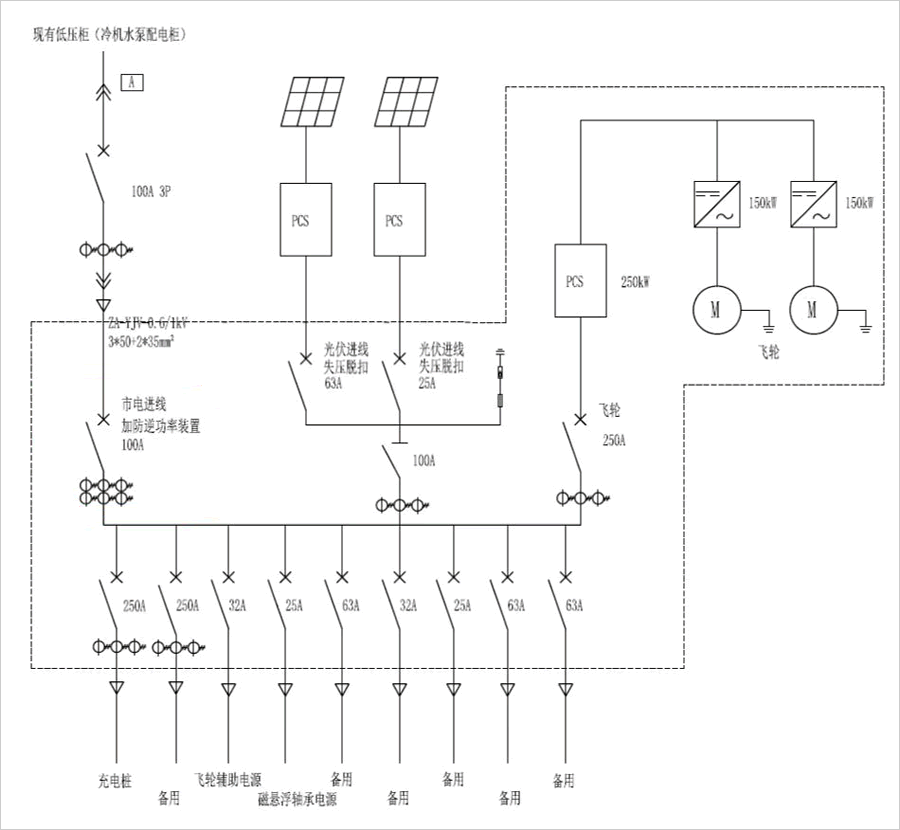

光伏逆功率保護典型圖紙
