防孤島保護裝置的介紹防孤島保護裝置是一種用于光伏發電、風力發電、微型水電等分布式電源系統中的安全保護裝置。其作用是在主電網斷電時，及時切斷分布式電源的電源輸出，避免分布式電源繼續供電，形成孤島電網，從而保障電網的安全穩定運行。主要通過對電網電壓、頻率等參數的監聽，當出現主電網故障時，切斷分布式電源的電源輸出，避免其持續供電。防孤島保護裝置的安全性和可靠性對于電網的運行很重要，它能夠有效避免因分布式電源形成孤島電網而導致的電力設備損壞、安全事故、電價波動等問題。

防孤島保護裝置的主要作用 1、當電網側失電的時候，需要維修人員去檢修，這時光伏本側還處于正常發電狀態，而防孤島保護裝置會向并網開關發出命令，讓其跳閘，從而很好的保證了光伏兩側維修人員的生命安全。
2、當光伏本側或者電網側任何一側出現頻率、電壓或者過載運行時防孤島保護裝置也會迅速向并網開關發出命令，讓其跳閘，從而很好的保證了兩側主設備不受傷害，避免事故進一步擴大。
3、當故障解除后，光伏兩側都處于正常狀態。這時防孤島保護裝置就會檢測到相關信號，自動合上并網開關，讓其正常工作，省去了人工并網的繁瑣。帶有失壓跳閘、檢有壓自動合閘功能等等。

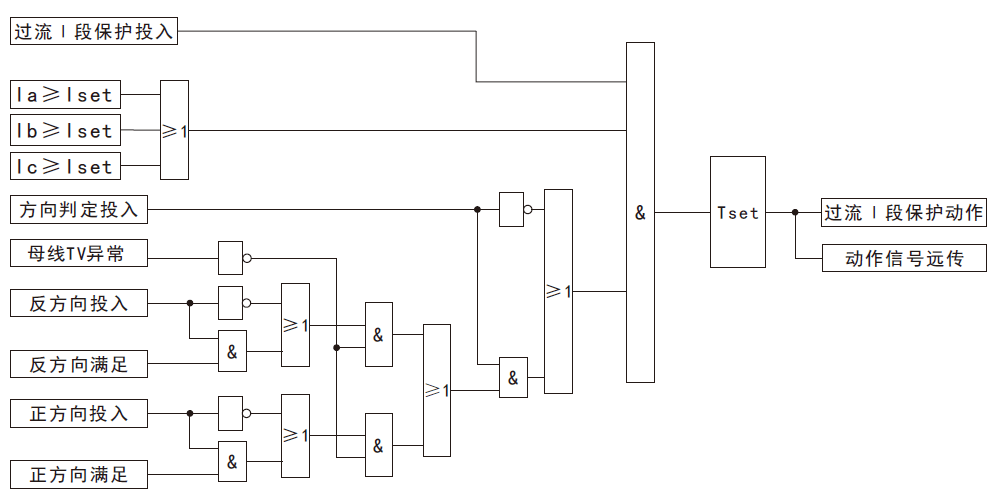

防孤島保護裝置的保護功能介紹 過流Ⅰ段（速斷）方向保護
當任意一相電流大于過流Ⅰ段（速斷）方向保護電流定值時，保護動作，從故障電流到啟動到保護動作出口的時間不大于40ms（包括繼電器固有動作時間），為了躲過路線避雷器的放電時間，過流Ⅰ段（速斷）保護也設置了可以針對的延時時間。其原理圖如下所示：

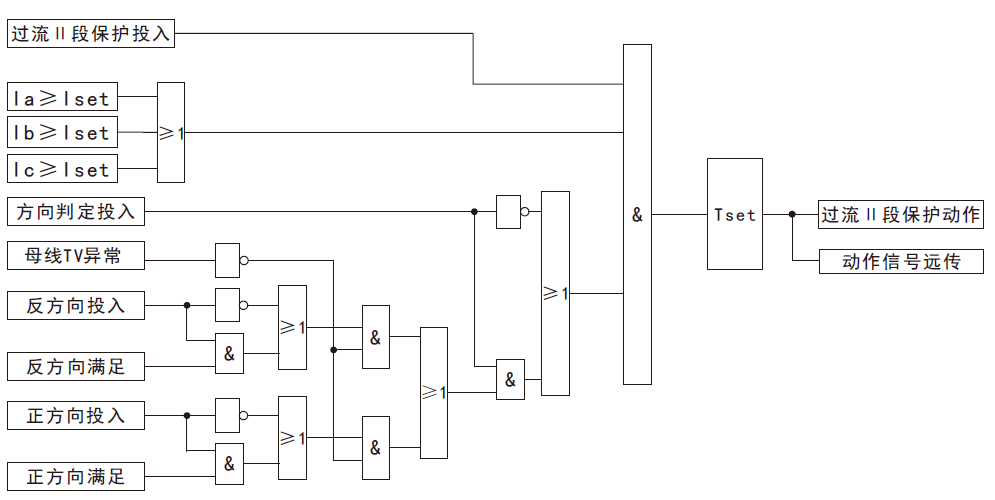

過流Ⅱ段（限時電流速斷）方向保護
當任意一相電流大于過流Ⅱ段（限時電流速斷）方向保護電流定值時，經可設定的延時時間，保護動作。其原理圖如下所示：

過流Ⅲ段（定時限過流）方向保護
當任意一相電流大于過流Ⅲ段（定時限過流）方向保護電流定值時，經可設定的延時時間，保護動作。其原理圖如下所示：

防孤島保護裝置過負荷保護
設有過負荷保護，保護可選擇動作于跳閘或告警，過負荷保護投退可整定為：退出、投入。其原理圖如下所示：

零序電流保護
設有零序電流保護，保護可選擇動作于跳閘或告警，投退控制可整定為：退出、投入，動作方式可整定為：告警、跳閘。其原理圖如下所示：

防孤島保護裝置過電壓保護
設有過電壓保護，當任意一相大于設定的電壓保護定值Uset或斷路器在合位或者任意一相電流值大于1A。其原理圖如下所示：

低電壓保護
設有低電壓保護，當任意一相小于設定的電壓保護定值Uset或斷路器在合位或者任意一相電流值大于1A。其原理圖如下所示：

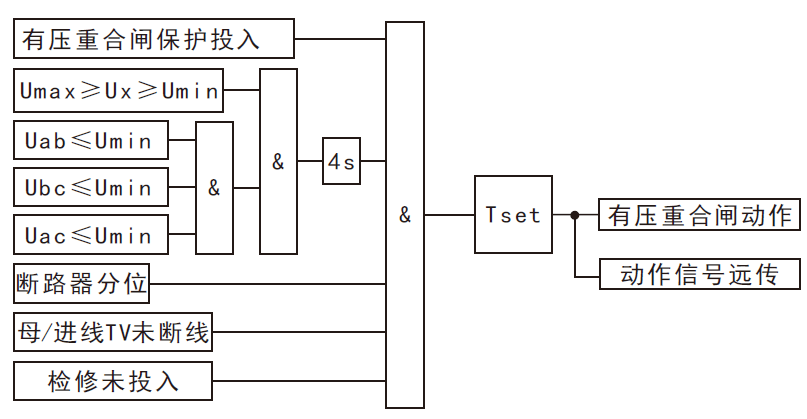

自動有壓合閘
設有自動有壓合閘功能，自動有壓合閘功能應用于分布式發電模式，是指當進線開關處于跳位，檢測到主電網電壓恢復正常且分布式發電側無壓后，系統經合閘延時后自動合閘。所有保護動作后，自動有壓合閘仍可動作一次，若動作一次后20S內保護再次動作，則長時間閉鎖自動有壓合閘，直到手合、遙合命令發出后再次開放自動有壓合閘；若20S內保護沒有動作（在合位），則開放自動有壓合閘。防孤島保護裝置處于檢修(檢修開入有信號)時,閉鎖自動合閘功能。其原理圖如下所示：

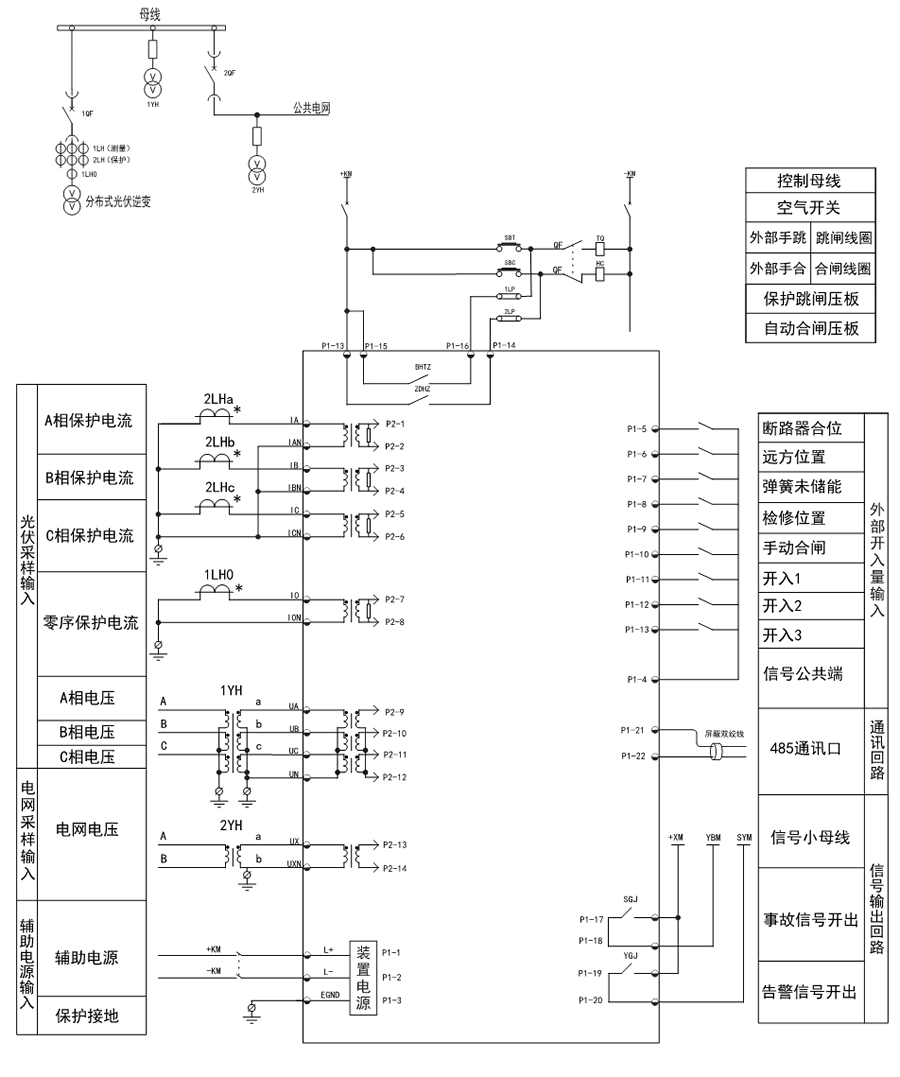

防孤島保護裝置的接線示意圖
